行星减速机

是一种用途广泛的工业产品,其性能可与其它军品级减速机产品相媲美,却有着工业级产品的价格,广泛应用精密设备领域。

分享

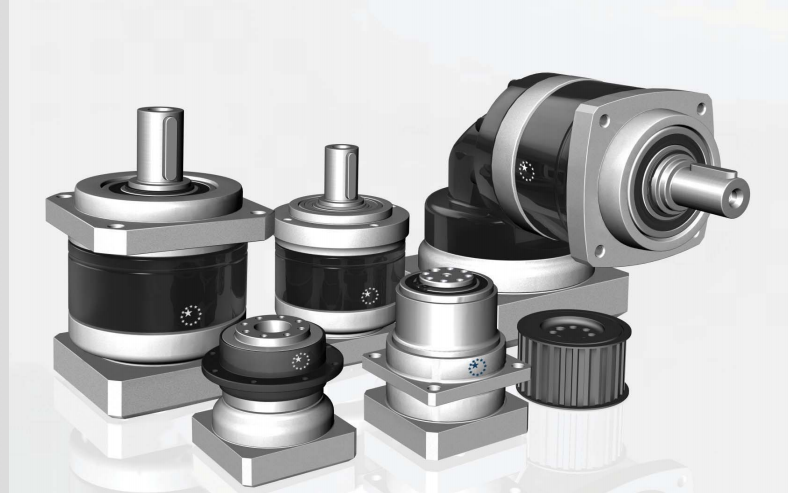

行星减速机(planetary reducer

是一种用途广泛的工业产品,其性能可与其它军品级减速机产品相媲美,却有着工业级产品的价格,广泛应用精密设备领域。



级数:行星齿轮的套数。由于一套行星齿轮无法满足较大的传动比,有时需要2套或者3套来满足用户较大的传动比的要求.由于增加了行星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降。



回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"",就是一度的六十分之一.也有人称之为背隙。

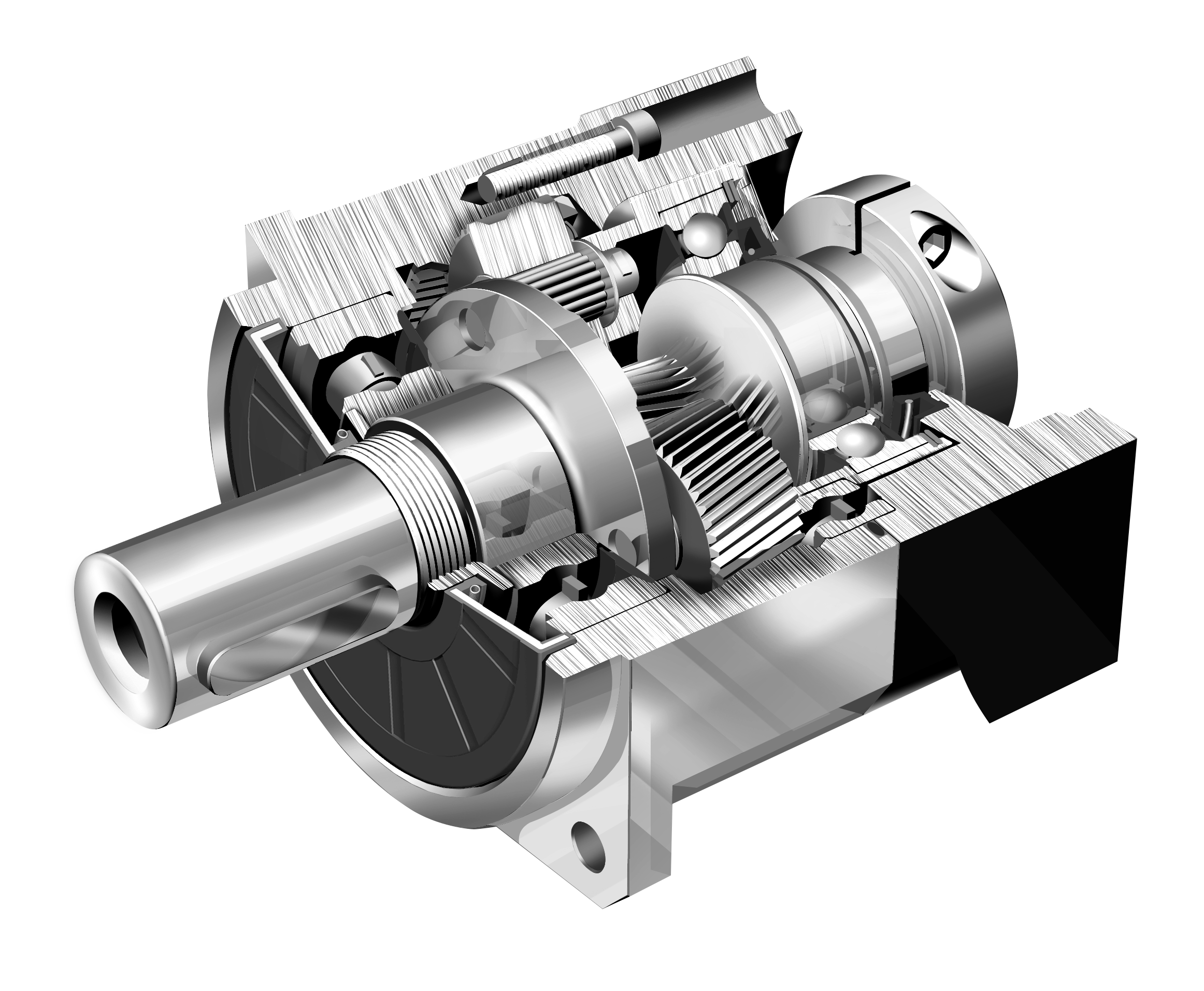

工作原理:由一个内齿环(A)紧密结合於齿箱壳体上,环齿中心有一个自外部动力所驱动之太阳齿轮(B),介於两者之间有一组由三颗齿轮等分组合於托盘上之行星齿轮组(C)该组行星齿轮依靠著出力轴、内齿环及太阳齿支撑浮游于期间;行星减速机当入力侧动力驱动太阳齿时,可带动行星齿轮自转,并依循著内齿环之轨迹沿著中心公转,游星之旋转带动连结於托盘之出力轴输出动力。



减速机分类:

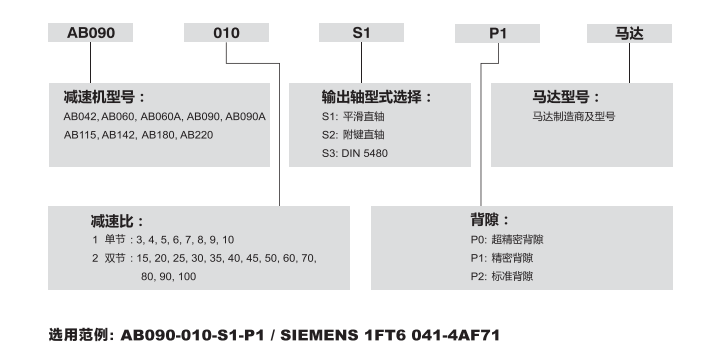

AB系列:

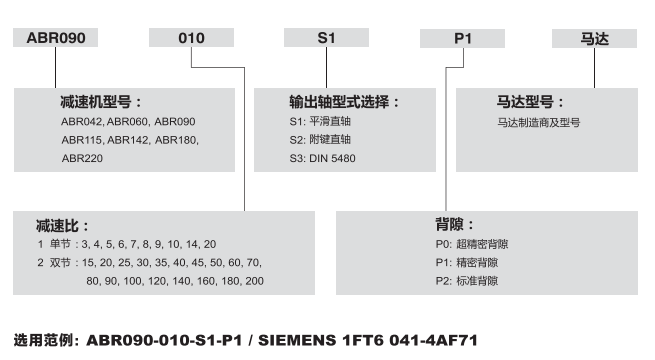

ABR系列:



AE系列:




AER系列:





P系列减速机:
