谐波减速机

产品中心 > 减速机 > 谐波减速机

谐波减速机

谐波减速器是谐波传动装置的一种,谐波传动装置包括谐波加速器和谐波减速器。谐波减速器主要包括:刚轮、柔轮、轴承和波发生器三者,四者缺一不可。其中,刚轮的齿数略大于柔轮的齿数。谐波减速机用于小型机器人特点是体积小、重量轻、承载能力大、运动精度高,单级传动比大。

谐波减速器由“柔轮、波发生器、刚轮、轴承”这四个基本部件构成。

柔轮的外径略小于刚轮的内径,通常柔轮比刚轮少2个齿。波发生器的椭圆型形状决定了柔轮和刚轮的齿接触点分布在介于椭圆中心的两个对立面。波发生器转动的过程中,柔轮和刚轮齿接触部分开始啮合。波发生器每正时针旋转180°,柔轮就相当于刚轮逆时针旋转1个齿数差。在180°对称的两处,全部齿数的30%以上同时啮合,这也造就了其高转矩传送。具有轻量、小型、传动效率高、减速范围广、精度高等特点,被广泛应用于各种传动系统中。
分享到:

谐波减速机

具有轻量、小型、传动效率高、减速范围广、精度高等特点,被广泛应用于各种传动系统中。





谐波减速机-组件型-CSG/CSF系列

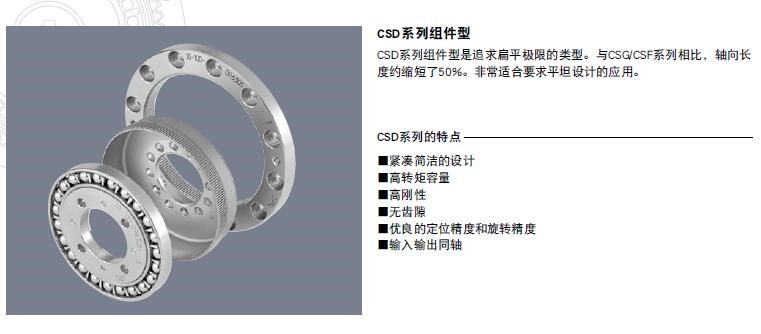

谐波减速机-组件型-CSD系列



谐波减速机-组件型-SHG/SHF系列

谐波减速机-组件型-FB系列



谐波减速机-组件型-FR系列



谐波减速机-组合型-CSF-supermini系列
